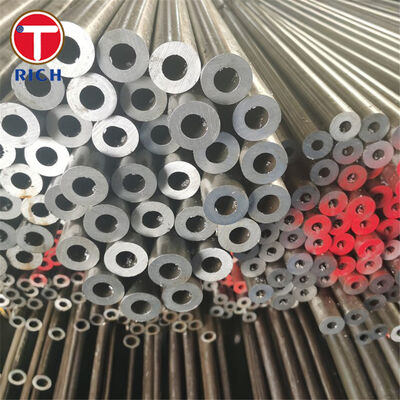

JIS G3429 STH12 Alaşımlı Dikişsiz Çelik Tüpler, Yüksek Basınçlı Gaz Silindirleri İçin

Malzeme

STH12, yüksek basınçlı çelik gaz silindirleri üretimi için temel tüp olarak yaygın olarak kullanılan, JIS G3429 standardına göre bir dikişsiz gaz silindiri tüp sınıfıdır. Silindir gövdesi işleme için mukavemet, süneklik ve şekillendirme performansını dengeleyen C–Mn (manganez çeliği) ailesine aittir.

Özellikler

• Standart: JIS G3429 (Yüksek basınçlı gaz silindirleri için dikişsiz çelik borular)

• Boru tipi: Dikişsiz; sıcak haddelenmiş veya soğuk haddelenmiş (işaretleme genellikle -S-H / -S-C olarak gösterilir)

• Tipik boyut aralığı (endüstri tedariki):

  • Dış Çap: 19.05–114.3 mm

  • Et Kalınlığı: 2.0–14 mm

  • Uzunluk: 16.000 mm'ye kadar

• Tipik toleranslar (genellikle silindir borusu tedariki için kullanılır): Dış Çap ±%1, Et Kalınlığı +%30 (projeye özel anlaşma önerilir)

Ana Özellikler

• Basınca dayanıklı silindir gövdeleri için tasarlanmış dikişsiz yapı (kaynak dikişi yok).

• Şekillendirme, ısıl işlem planlaması ve partiden partiye istikrarlı performans için uygun kontrollü kimya.

• Güvenlik odaklı denetim temeli: hidrostatik test ve/veya tahribatsız muayene yöntemleri siparişe göre belirtilebilir.

Avantajlarımız

1. “Tüpün gerçekten JIS G3429 kimyasını karşıladığını nasıl garanti ediyorsunuz?”
   Isıl kimyayı JIS G3429 bileşim penceresine göre kontrol ediyoruz ve JIS teslimat uygulamasıyla uyumlu izlenebilir ısı/parti tanımlama ve denetim dokümantasyonu sağlıyoruz.

2. “Basınç bütünlüğünü (sızdırmaz) garanti edebilir misiniz?”
   JIS G3429 hidrostatik teste izin verir; alıcı tarafından daha yüksek bir basınç belirtilmedikçe, standart minimum hidrostatik basınç temeli olarak 5 MPa kullanır ve sızıntı gerektirmez.

3. “İç ve yüzey kusurları için ultrasonik / girdap akımı tahribatsız muayenesini destekliyor musunuz?”
   Tahribatsız muayene, ultrasonik veya girdap akımı yöntemleri kullanılarak belirtilebilir ve proje veya yerel düzenlemeler tarafından gerekli görüldüğünde alternatif eşdeğer tahribatsız muayene üzerinde anlaşılabilir.

4. “Yüzey kalitesi ve onarım politikası ne olacak?”
   Tüpler, zararlı kusurları olmayan iyi iç/dış yüzey finişine sahip olmalıdır; yüzey düzeltmesine kalınlık toleransı dahilinde izin verilirken, kaynak onarımına izin verilmez—silindir güvenliği için önemli bir nokta.

5. “Her tüp izlenebilir ve uygun şekilde işaretlenecek mi?”
   İşaretleme, silindir şekillendirme ve test boyunca tam izlenebilirliği desteklemek için sınıfı, üretim yöntemi sembolünü (sıcak/soğuk finiş), boyutları ve üretici kimliğini içerebilir.

Kimyasal Bileşim

Birim: ağırlıkça % (ısı analizi)

1.20–1.50

≥590

• ≥18

• STH31

• 345

• 540–640

• 16

Uygulama Standartları (Sistemlere Göre Yaygın Seçenekler)

JIS: JIS G3429 (silindirler için malzeme borusu); JIS B 8230 / JIS B 8241 tarafından referans gösterilen silindirler

ASTM: ASTM A519 (dikişsiz mekanik borular, genellikle silindirlerle ilgili boru projeleri için kullanılır); ASTM A372, kapsam ve yargı yetkisine bağlı olarak silindir tedarik zincirlerinde de yaygın olarak referans gösterilir.

• EN / ISO (Avrupa ve uluslararası taşıma boru sistemlerinde yaygın olarak kullanılır): EN ISO 11120 / ISO 11120 (sıkıştırılmış gaz taşıma sistemleri için yeniden doldurulabilir dikişsiz çelik borular); EN 10216 / EN 10297, belirtildiğinde basınç amaçlı / mühendislik dikişsiz borular için sıklıkla kullanılır.

• GOST: GOST 8732-78 (sıcak deforme olmuş dikişsiz çelik borular) ve proje dokümantasyonunda belirtildiği gibi ilgili dikişsiz boru standartları.

• GB: GB/T 18248-2021 (Gaz silindiri için dikişsiz çelik borular).

• Uygulama Alanları

Tipik kullanım örnekleri:

Tipik kullanım örnekleri:
