ASTM A1097 Çelik Boru Muhafazası Karbon Elektrik Kaynaklı Mekanik

ASTM A1097 Çelik Kılıf Borusu (Karbon) — Elektrik Kaynaklı (Ark) Mekanik Hizmet İçin

Malzeme

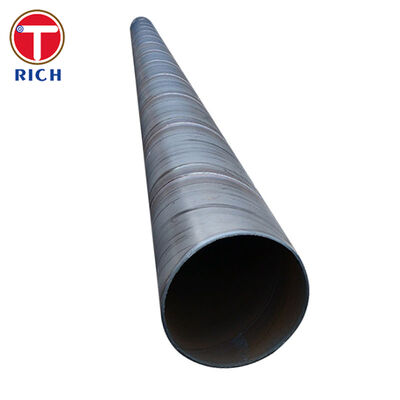

ASTM A1097/A1097M kılıf borusu, büyük çaplı karbon çelik kılıf/muhafaza borusudur tarafından üretilir, elektrik kaynaklı (ark) (EFW) prosesi ile düz dikiş veya spiral dikiş yapısıyla. Standartın izin verdiği kaynaklanabilir karbon/HSLA levha veya rulo malzemelerinden (örneğin, ASTM A515/A516/A572/A36/A1011/A1018) üretilir ve projenin mukavemet, kaynaklanabilirlik ve hizmet gereksinimlerini karşılamak üzere seçilir.

Özellikler

• Standart / Tip: ASTM A1097/A1097M — Karbon çelik kılıf borusu, EFW (ark) kaynaklı

• Boyut Aralığı: NPS 10 ve daha büyük (alıcı tarafından belirtilen dış çap)

• Duvar Kalınlığı: ≥ 0,200 inç (5,1 mm) (uygunsa diğer boyutlar sağlanabilir)

• Üretim: EFW (ark) kaynaklı; dikişler alın kaynaklarıdır ile tam ek yeri penetrasyon kaynakları (boyuna veya helisel)

• Uzunluk: Siparişte belirtildiği gibi, ± 1/2 inç (± 13 mm) tolerans

• Uç Bitirme Seçenekleri: Düz uçlar, pahlı uçlar veya iç içe geçen ek yerleri (A1097 destekli)

  • Pah açısı: 30° +5° / -0°

• Boyutsal / Geometrik Kontroller (A1097'ye göre):

  • Ağırlık: her uzunluk %5'ten fazla olmamalıdır teorik ağırlık

  • Dış Çap (çevresel): ≤ ±%1 belirtilen dış çapın veya ≤ ±3/4 inç (19 mm) çevre (hangisi daha küçükse)

  • Yuvarlaklık: ≤ %1 tek bir düzlemdeki varyasyon

  • Doğrusallık: maks. sapma boru uzunluğunun %0,1'i

  • Kalınlık: ≥ %87,5 herhangi bir noktada nominal; ≤ %112,5 alıcı onaylamadıkça

• Tipik Kalite Testi (A1097): bir azaltılmış kesit kaynak çekme testi her parti için 1000 ft [300 m] (veya kesri) her çap/kalınlık için

• İsteğe Bağlı (projeye dayalı): UT/RT kaynak denetimi, boyutsal haritalama, üçüncü taraf tanıklığı, koruyucu kaplamalar (FBE / 3LPE / epoksi / bitüm sargı), pah koruyucular, ID/OD temizliği.

Temel Özellikler

• Kılıf/muhafaza için özel olarak üretilmiştir hendeksiz ve yeraltı çalışmalarında (delme, tünel açma, açık hendek).

• EFW tam penetrasyon kaynak tasarımı sağlam mekanik performansı ve güvenilir ek yer bütünlüğünü destekler.

• Büyük çap kapasitesi (NPS 10+) daha kolay kriko, hizalama ve montaj için kontrollü yuvarlaklık/doğrusallık ile.

• Çoklu uç çözümleri (düz / pah / iç içe geçen ek yerleri) saha kaynağı veya kriko gereksinimlerine uyacak şekilde.

Avantajlarımız

1) “Kaynak kriko/geri çekme sırasında dayanacak mı?”
Evet. ASTM A1097, tam ek yeri penetrasyon kaynakları ile EFW yapımını gerektirir ve kaynak prosedürü yeterliliğini (AWS D1.1 veya alıcı tarafından kabul edilen kod) ele alır ve zorlu montaj yükleri için güçlü bir temel sağlar.

2) “Borunun sıkışmasını önlemek için yuvarlaklığı ve doğrusallığı nasıl kontrol ediyorsunuz?”
A1097, Dış Çap değişimi, yuvarlaklık ve doğrusalluk için net geometri sınırları tanımlar — delme/tünel açmada sorunsuz yerleştirme ve sürtünmeyi azaltmak için kritik öneme sahiptir. Bu toleransları karşılamak (veya projeye göre sıkılaştırmak) için üretim ve denetim yapıyoruz.

3) “Saha kaynak veya iç içe geçme ihtiyaçlarımıza uygun uçlar sağlayabilir misiniz?”
Evet—A1097, düz, pahlı, veya iç içe geçen ek yerleri dahil olmak üzere tanımlanmış pah açısı gereksinimleri.

4) “HDD veya agresif toprak sırasında kaplama hasarı ve korozyon ne olacak?”
Toprak aşındırıcılığı ve montaj yöntemine göre seçilen kaplama seçenekleri sunuyoruz. Sektör rehberliği, kılıf/kaplama performansının kaplama seçimi ve montaj parametrelerine bağlı olduğunu vurgular—bu nedenle sistemleri (FBE/3LPE/epoksi, vb.) geçiş koşullarına ve taşıma planına göre eşleştiriyoruz.

5) “Hangi denetim kanıtlarını alıyoruz?”
A1097'de atıfta bulunulan A1097'de atıfta bulunulan, lot bazlı kaynak mekanik testleri ve isteğe bağlı NDT planları (UT/RT) ile birlikte, değirmen test dokümantasyonunu destekliyoruz.

Kimyasal Bileşim

Mekanik Özellikler

Uygulanabilir Standartlar

ASTM

• ASTM A1097/A1097M — Çelik Kılıf Borusu, Karbon, Elektrik Kaynaklı (Ark) (NPS 10 ve Daha Büyük)

• İlgili (proje alternatifleri): ASTM A139 (EFW borusu), ASTM A252 (boru kazıkları/kılıf), ASTM A671/A672 (PV levhadan EFW borusu)

EN

• EN 10219 (soğuk şekillendirilmiş kaynaklı yapısal içi boş kesitler) — genellikle yapısal/mekanik kılıf uygulamaları için kullanılır

• EN 10217-1 (basınç amaçlı kaynaklı çelik borular) — basınç sınıflandırması gerektiğinde

• EN ISO 3183 (hat borusu) — boru hattı/hat borusu eşdeğerliği istendiğinde

GOST

• GOST 20295 (ana boru hatları için kaynaklı çelik borular)

• GOST 10704 / GOST 10705 (elektrik kaynaklı çelik borular)

JIS

• JIS G3452 (sıradan borulama için karbon çelik borular)

• JIS G3454 (basınç hizmeti için karbon çelik borular)

• JIS G3444 (yapısal içi boş kesitler)

GB

• GB/T 9711 (hat borusu)

• GB/T 3091 (düşük basınçlı sıvı dağıtımı için kaynaklı çelik boru)

• GB/T 13793 (boyuna kaynaklı çelik boru)

Uygulama Alanları

Genel: hendeksiz inşaat, yeraltı tesisat koruması, yapısal/mekanik manşonlar ve bir taşıyıcı borunun mekanik korumaya ihtiyaç duyduğu montaj desteği.

Bu alanların içinde tipik “nerede kullanıldığı”

• Yatay yeraltı delme / HDD: taşıyıcı hatları korumak ve geçişleri stabilize etmek için kılıf/muhafaza

• Tünel açma / boru kriko / burgu delme: kriko elemanı veya koruyucu kabuk olarak kılıf borusu

• Açık hendek geçişleri: yol/ray/tesisat koridorları için muhafaza manşonları

• Mekanik projeler: ağır duvarlı manşonlar, yapısal koruma, büyük Dış Çap ve sağlam kaynak dikişleri gerektiren imal edilmiş muhafazalar
