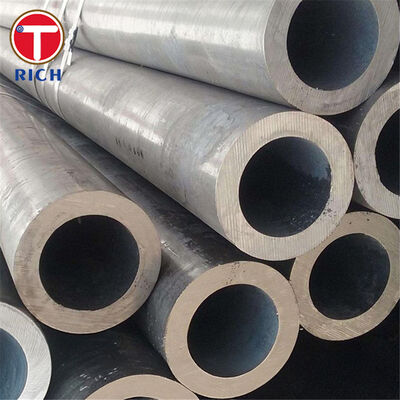

BS 3059-1 Sıcak İşlem Görmüş Karbon Çelik Dikişsiz Kazan Borusu (HFS 320)
Malzeme
BS 3059-1 kazan boruları, güvenilir basınç performansı, iyi ısı transferi ve tutarlı duvar bütünlüğü gerektiren kazan ve kızdırıcı hizmeti için tasarlanmış sıcak işlem görmüş dikişsiz karbon çelik borulardır. BS 3059-1 kapsamı, kazanlar ve kızdırıcılar için 127 mm OD'ye ve 12,5 mm'ye kadar duvar kalınlığına sahip düz uçlu boruları (dikişsiz veya kaynaklı) kapsar.
Bu standart altında yaygın olarak tedarik edilen sıcak işlem görmüş dikişsiz bir tanım, sıcak işlem görebilen ve gerektiğinde belirtilen özellikleri elde etmek için normalleştirme/kritik altı tavlama uygulamalarıyla tedarik edilebilen düşük çekme mukavemetli bir karbon çeliği boru olan HFS 320'dir.
Özellikler
-
Standart: BS 3059-1:1987 (standart kataloglar tarafından geri çekilmiş/etkin olmayan olarak gösterilen durum; eski projeler ve değiştirmeler için hala yaygın olarak kullanılmaktadır)
-
Sınıf / Tanım: HFS 320 (Sıcak İşlem Görmüş Dikişsiz)
-
Ürün formu: Dikişsiz boru, sıcak işlem görmüş (sıcak haddelenmiş/sıcak işlem görmüş)
-
Boyutsal kapsam (BS 3059-1'e göre): OD ≤ 127 mm; WT ≤ 12,5 mm
-
Boru uçları: Düz uç (standart), talep üzerine pahlı/dişli
-
Uzunluk: SRL/DRL/sabit kesim uzunlukları mevcuttur; talep üzerine ~16 m'ye kadar
-
Teslimat durumu: Sıcak işlem görmüş; belirtildiğinde normalleştirme/kritik altı tavlama uygulanabilir
-
Denetim belgeleri: Fabrika Test Sertifikası (EN 10204 3.1; 3.2 veya üçüncü taraf denetimi mevcuttur)
Ana Özellikler
-
Gerçek dikişsiz yapı: kaynakla ilgili zayıf noktaları ortadan kaldırır ve basınç güvenilirliğini artırır.
-
Standartın amaçlanan boyut aralığında kazan sirkülasyonu ve kızdırıcı görevleri için kararlı mekanik performans.
-
İyi imalat davranışı: genellikle kazan borusu montajlarında kullanılan bükme, şekillendirme ve kaynak prosedürleri için uygundur (uygun WPS/PQR ile).
-
Kalite doğrulanabilir: kimya + mekanik testler ve yaygın tahribatsız muayene seçenekleri, kritik hizmet için güvenli kabulü destekler.
Avantajlarımız
Alıcılar tipik olarak sınıf uyumluluğuna, boyutsal doğruluğa, izlenebilirliğe, testlere ve yüzey durumuna odaklanır.
-
S: Borunun gerçekten BS 3059-1 HFS 320 ile eşleştiğini nasıl sağlıyorsunuz?
C: Sipariş edilen standart ve sınıf ile uyumlu, kimyasal bileşimi ve çekme sonuçlarını gösteren ısı numarası izlenebilirliği ve MTC'ler sağlıyoruz. -
S: Kurulum sırasında OD/WT toleransı ve uyumsuzluk sorunları ne olacak?
C: Tam boyutsal kontroller (OD, WT, uzunluk, doğrusallık) yapıyoruz ve saha yeniden çalışmalarını ve beklenmedik uyumsuzlukları azaltmak için tedariki BS 3059-1 boyutsal kapsamı içinde tutuyoruz. -
S: Tahribatsız muayene ve basınç sızdırmazlığı doğrulamayı destekleyebilir misiniz?
C: Gerekirse UT / ECT ve hidrostatik test gibi tahribatsız muayene sağlanabilir, ayrıca kazan boruları için yaygın olarak kullanılan yassılaştırma/parlama kontrolleri de sağlanabilir. -
S: Nakliye paslanmasını ve yüzeyle ilgili reddi nasıl önlüyorsunuz?
C: Nakliye ve depolama sırasında yüzeyleri korumak için yağ daldırma/vernik/fosfatlama/kumlama/boyama seçenekleri sunuyoruz ve paketliyoruz. -
S: Üçüncü taraf denetimi (SGS/BV/TÜV) veya özel dokümantasyon kullanabilir miyiz?
C: Evet—üçüncü taraf denetim raporları ve yükseltilmiş dokümantasyon paketleri (örneğin, uygulanabilir olduğu durumlarda EN 10204 3.2) düzenlenebilir.
Kimyasal Bileşim
| Standart / Sınıf | C (%) | Si (%) | Mn (%) | P (%) | S (%) |
|---|---|---|---|---|---|
| BS 3059-1 HFS 320 | ≤0.16 | 0.10–0.35 | 0.30–0.70 | ≤0.04 | ≤0.04 |
| ASTM A210 Sınıf A-1 | ≤0.27 | ≤0.10 | ≤0.93 | ≤0.035 | ≤0.035 |
| EN 10216-2 P235GH (1.0345) | ≤0.16 | ≤0.35 | 0.60–1.20 | ≤0.025 | ≤0.015 |
| JIS G3461 STB340 | ≤0.18 | ≤0.35 | 0.30–0.60 | ≤0.035 | ≤0.035 |
| GB/T 5310 20G | 0.17–0.23 | 0.17–0.37 | 0.35–0.65 | ≤0.025 | ≤0.015 |
Mekanik Özellikler (5 ilgili sınıf)
Mekanik özellikler boyut/kalınlık ve teslimat durumuna göre değişebilir; aşağıdaki değerler, her sınıf ailesi için yaygın olarak yayınlanan minimumları/aralıkları yansıtır.
| Standart / Sınıf | Çekme Mukavemeti (MPa) | Akma Dayanımı (MPa) | Uzama (%) |
|---|---|---|---|
| BS 3059-1 HFS 320 | 320–480 | ≥195 | ≥25 |
| ASTM A210 Sınıf A-1 | ≥415 | ≥255 | ≥30 |
| EN 10216-2 P235GH (+N) | 360–480 | ≥235 (t≤16 mm) | 24–25 |
| JIS G3461 STB340 | ≥340 | ≥175 | ≥35* |
| GB/T 5310 20G | 410–550 | ≥245 | ≥24* |
*STB340 ve 20G için uzama, yayınlanan tablolarda boyuta bağlıdır; gösterilen değerler, tipik kazan borusu boyutları için yaygın olarak referans alınan minimumlardır.
Uygulama Standartları (ASTM / EN / GOST / JIS / GB)
Projeniz eşdeğer standartları kabul ediyorsa, kazan/basınç borusu tedariki için aşağıdakiler yaygın olarak kullanılır (son seçim, tasarım kodu ve çalışma sıcaklığı/basınç gereksinimleriyle eşleşmelidir):
-
ASTM: ASTM A210/A210M, ASTM A192/A192M, ASTM A179/A179M
-
EN: EN 10216 serisi (basınç amaçlı dikişsiz borular, P235GH gibi yüksek sıcaklık sınıfları dahil)
-
GOST: GOST 8731 (teknik gereksinimler) + GOST 8732 (sıcak şekillendirilmiş dikişsiz borular; çeşit/boyutlar)
-
JIS: JIS G3461 (karbon çeliği kazan ve eşanjör boruları; örn. STB340)
-
GB: GB/T 3087 (düşük/orta basınçlı kazan) ve GB/T 5310 (yüksek basınçlı kazan)
Uygulama Alanları
Birincil endüstriler: buhar kazanları, enerji üretimi, petrokimya ısıtma sistemleri, endüstriyel ısı transfer ekipmanları.
Sistem içinde kullanıldığı yerler
-
Kazanlar: su duvarı/sirkülasyon boruları, üretim bankası boruları, iniş boruları ve bağlantı boru hatları (boyut sınırları dahilinde)
-
Kızdırıcılar / tekrar ısıtıcılar (tasarıma göre uygulanabilir olduğu durumlarda): boru bobinleri ve birbirine bağlanan sıcak taraf boruları
-
Ekonomizörler / eşanjörler: ısı transferi boru demetleri ve geri kazanım bölümleri
