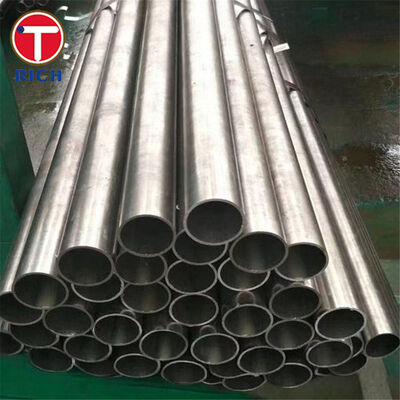

ASME B36.10M Kaynaklı ve Dikişsiz Dövme Çelik Boru

Malzeme

ASME B36.10M, yüksek veya düşük sıcaklık ve basınç altında boru ve boru hattı sistemlerinde kullanılan kaynaklı ve dikişsiz dövme çelik boru için boyutsal standardizasyonu tanımlar. Standart, dış çap (OD), et kalınlığı (Çizelgeler) ve kütle/ağırlık üzerine odaklanırken, çelik kalitesi (kimya ve mukavemet) servis koşullarına ve proje kodlarına göre ayrı olarak seçilir.

Tipik uyumlu malzemeler arasında, gerekli performansa, denetim seviyesine ve maliyet hedeflerine bağlı olarak Dikişsiz (SMLS), ERW, LSAW/SAW olarak üretilen karbon çeliği ve düşük alaşımlı çelikler bulunur.

Özellikler

• Boyut Aralığı (NPS): genellikle NPS 1/8'den NPS 60'a kadar tedarik edilir (Çizelge tabanlı OD/E.K. sistemi).

• Et Kalınlığı Sistemi: Çizelge numaraları artı eski STD / XS / XXS tanımlamaları.

• Üretim Tipleri: Dikişsiz, ERW, SAW/LSAW (seçilen malzeme spesifikasyonuna bağlı olarak)

• Uzunluk: SRL / DRL / sabit uzunluk (proje bazlı)

• Uçlar: Düz uç, pahlı uç; uygulanabilir olduğunda diş açma

• Diş Açma Notu: ASME boru dişi gereksinimlerine uygun olarak Çizelge 5 ve 10'a diş açılmasına izin verilmez.

Temel Özellikler

1. Standartlaştırılmış et kalınlığı seçimi ve küresel tedarik uyumluluğu için değiştirilebilir çizelge sistemi.

2. Geniş basınç/sıcaklık hizmeti için kaynaklı ve dikişsiz boru boyutsal standardizasyonunu destekler.

3. Endüstriyel boru ve boru hattı tasarım dokümantasyonunda yaygın olarak kullanılan net tanımlama kuralları (NPS/DN).

Avantajlarımız

1) “ASME B36.10M bir malzeme standardı mı yoksa sadece bir boyut standardı mı?”

Cevap: Bir boyut standardıdır (OD, et kalınlığı çizelgeleri, kütle). Malzeme uygunluğu, boruyu bir malzeme spesifikasyonuna (örneğin, ASTM A106, ASTM A53, API 5L, ASTM A333, ASTM A335) sipariş ederek sağlanır ve B36.10M boyutları korunur. Bu, denetim ve saha kabulünde spesifikasyon uyuşmazlığını önler.

2) “Basınç ve imalat (diş açma, kaynak vb.) için doğru Çizelgeyi nasıl seçerim?”

Cevap: B36.10M, et kalınlığı seçimi için standartlaştırılmış Çizelge/STD/XS/XXS çerçevesini sağlar, basınç tasarımı ise proje kodu ve malzeme mukavemeti ile sonuçlandırılır. Çizelge kullanılabilirliğini, uç hazırlığını ve diş açma fizibilitesini (Sch 5 ve Sch 10'un diş açmaya uygun olmadığı temel sınırlaması dahil) doğrulayarak alıcıları destekliyoruz.

3) “Uluslararası projeler (AB/RU/JP/CN) için çapraz standart eşdeğerliliğini nasıl sağlayabilirim?”

Cevap: Boyutlar ve tipik boru kullanım standartları için bölgesel karşılıklarına atıfta bulunarak boyutsal ve dokümantasyon beklentilerini hizalayabiliriz:

• AB: Boyutlar/kütle tabloları için EN 10220 (gerekli olduğu gibi EN malzeme standartları ile).

• Çin: Çelik boru boyutları/şekilleri/kütleleri/toleransları için GB/T 17395.

• Rusya / Japonya: Ortak boru standartları (GOST/JIS), denetim ve gümrük kabulünü desteklemek için PO ve MTC paketinde eşleştirilebilir.

Kimyasal Bileşim

Mekanik Özellikler

Standart Referansı (ASTM / EN / GOST / JIS / GB)

• ASTM/ASME: Kaynaklı/dikişsiz dövme çelik boru için ASME B36.10M (boyutlar ve çizelgeler).

• EN: EN 10220 (dikişsiz/kaynaklı çelik borular için boyutlar ve birim uzunluk başına kütleler).

• GOST: Yaygın olarak referans verilen boru standartları arasında GOST 8732 (dikişsiz sıcak haddelenmiş) ve tip/uygulamaya bağlı olarak diğer ilgili GOST boru standartları bulunur.

• JIS: Yaygın olarak referans verilen karbon çeliği boru standartları arasında JIS G3452 (sıradan borulama) ve gerektiğinde diğer basınç/yüksek sıcaklık boru standartları bulunur.

• GB: GB/T 17395 (çelik boruların boyutları, şekilleri, kütleleri ve toleransları).

Uygulama Alanları

Genel Endüstriler: petrol ve gaz, petrokimya, enerji üretimi, su arıtma, inşaat, HVAC ve genel proses borulama.

Kullanıldığı yerler (örnekler):

• Petrol ve Gaz: toplama hatları, tesis borulaması, yardımcı borulama, bazı boru hattı bileşenleri (kalite/özelliklere bağlı)

• Petrokimya/Kimya: proses hatları, buhar/yoğuşma hatları, enstrüman hava başlıkları

• Enerji ve Enerji: kazan yardımcı borulaması, yüksek sıcaklık hatları (gerektiği gibi alaşım kaliteleri)

• Su ve Kamu Hizmetleri: su iletimi, yangın koruma başlıkları (standart ve özelliklere bağlı)

• İnşaat/Endüstriyel: yapısal ve mekanik boru hatları, boru rafları, destekler (proje özelliklerinin izin verdiği durumlarda)
