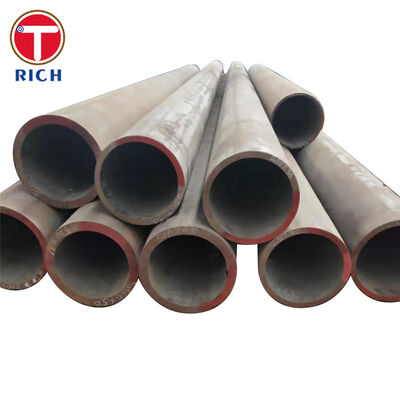

GB / T 34105 Okyanus Mühendisliği Yapıları için Dikişsiz Çelik Borular

GB/T 34105 dikişsiz çelik borular, kontrollü güç, düşük sıcaklıkta tokluk, kaynaklanabilirlik ve tutarlı boyutsal performans gerektiren yük taşıyan açık deniz ve denizcilik mühendisliği yapıları için tasarlanmıştır.

Borular, dalga yüklemesine, titreşime, darbeye, döngüsel gerilime ve düşük sıcaklıktaki deniz ortamlarına maruz kalan yapısal elemanların imalatı için uygundur. Mevcut mukavemet dereceleri Q245H ile Q690H arasında değişir ve kalite sınıfları belirtilen Charpy darbe testi sıcaklığına göre seçilir.

Üretim, sıcak haddeleme, ısıl işlem, doğrultma, ultrasonik test, boyut muayenesi, çekme testi ve darbe testini içerebilir. Kalite, kalite sınıfı, boyutlar, teslimat koşulu, muayene kapsamı ve sertifika gereklilikleri satın alma siparişinde onaylanmalıdır.

Özellikler

Belirtilen üretim aralığının dışındaki boyutlar, seçilen kaliteye, et kalınlığına, ısıl işlem yoluna, test sıklığına ve minimum sipariş miktarına göre gözden geçirilmelidir.

Ana Özellikler

Kontrollü Verim Dayanımı

Sınıf tanımı, nominal minimum akma dayanımı seviyesini gösterir. Standart, yaklaşık 245 MPa'dan 690 MPa'ya kadar minimum akma dayanımına sahip yapısal çelik kalitelerini içerir ve mühendislerin yapısal kapasiteyi, boru ağırlığını, kaynaklanabilirliğini ve imalat maliyetini dengelemesine olanak tanır.

Düşük Sıcaklıkta Darbe Tokluğu

Darbe testi gerekliliklerini ayırt etmek için kalite sınıfı son ekleri kullanılır. Seçilen kaliteye ve sınıfa bağlı olarak Charpy V çentik testi, 20°C, 0°C, −20°C, −40°C veya −60°C sıcaklıklarında belirtilebilir.

Bu nedenle açık deniz projeleri için kalite sınıfının dereceyle birlikte belirtilmesi gerekir. Darbe sınıfı olmadan “Q345H” sipariş etmek, düşük sıcaklık uygunluğunun onaylanması için yeterli değildir.

Kesintisiz Yapısal Bütünlük

Kesintisiz üretim rotası uzunlamasına kaynak dikişini önler. Bu, düzgün çevresel geometri sağlar ve boruyu bükülme, eksenel yükleme, burulma, titreşim ve çok yönlü yorulma yüklemesine maruz kalan yapısal elemanlar için uygun hale getirir.

Kaynaklanabilirlik Kontrolü

Belirtilen mukavemet ve tokluğu elde etmek için düşük karbonlu ve mikro alaşımlı bileşimler kullanılır. Üretimden önce karbon eşdeğeri, ürün kalınlığı, ısı girişi, ön ısıtma sıcaklığı, sarf malzemesi seçimi ve kaynak sonrası prosedürler gözden geçirilmelidir.

İzlenebilir Mekanik Performans

Her üretim ısısı kimyasal analiz ve mekanik test kayıtlarıyla ilişkilendirilebilir. Kritik açık deniz projeleri için, ısı numarası izlenebilirliği, her tüpün tanımlanması, ultrasonik muayene kayıtları ve muayene sertifikaları dokümantasyon paketine dahil edilebilir.

Avantajlarımız

1. Üretim Öncesi Derece ve Darbe Sınıfı Doğrulaması

Yaygın bir satın alma riski, gerekli Charpy darbe sıcaklığının atlanırken yalnızca mukavemet derecesinin belirtilmesidir.

Üretimden önce şunları inceliyoruz:

• Tasarım sıcaklığı

• Gerekli kalite sınıfı

• Boru duvar kalınlığı

• Isıl işlem koşulu

• Charpy test sıcaklığı

• Minimum emilen enerji

• Proje veya sınıflandırma topluluğu gereksinimleri

Bu, oda sıcaklığında çekme gereksinimlerini karşılayan ancak projenin düşük sıcaklıkta dayanıklılık gereksinimlerini karşılamayan bir tüpün tedarikini engeller.

2. Duvar Kalınlığı ve Isıl İşlem Eşleştirmesi

Mekanik özellikler, özellikle de akma mukavemeti ve tokluk, et kalınlığına ve teslimat durumuna göre değişiklik gösterebilir.

Üretim rotasını sipariş edilen kaliteyle eşleştiriyoruz:

• Kararlı mikro yapı ve dayanıklılık için normalleştirme

• Gerektiğinde normalleştirme ve temperleme

• Daha yüksek mukavemetli kaliteler için su verme ve temperleme

• Duvar boyunca tutarlı özellikler için kontrollü soğutma

• Kararlaştırılan denetim partisine dayalı temsili mekanik testler

Nihai değirmen sertifikası, gerçek ısıl işlem durumunu ve rapor edilen test sonuçlarını tanımlar.

3. Proje Dokümantasyonu ve İzlenebilirlik

Offshore imalatçıları genellikle temel bir ticari sertifikadan daha fazlasına ihtiyaç duyarlar.

Mevcut belgeler şunları içerebilir:

• Muayene sertifikası

• Isı analizi

• Belirtildiğinde ürün analizi

• Çekme testi raporu

• Charpy darbe testi raporu

• Ultrasonik test raporu

• Boyutsal inceleme raporu

• Isıl işlem kaydı

• Tüp işaretleme ve paketleme listesi

• Üçüncü taraf denetim onayı

• Malzeme izlenebilirlik listesi

Test ve kayıt tutmanın üretim planına dahil edilmesini sağlamak için dokümantasyon gereklilikleri teklif aşamasında belirtilmelidir.

Uygulama Standartları

Özel Uygulama

Açık Deniz Platformu Bacak Desteği

GB/T 34105 dikişsiz borular, açık deniz platformu destek yapıları için boru şeklinde çapraz desteklerin üretiminde kullanılabilir.

Destek elemanları aşağıdakiler tarafından oluşturulan eksenel, bükülme ve döngüsel yükleri aktarır:

• Dalga eylemi

• Rüzgar yüklemesi

• Platform titreşimi

• Ekipman çalışması

• Kurulum yükleri

• Tekrarlanan çevresel yükleme

Bu uygulama için alıcının gerekli kaliteyi, kalite sınıfını, tasarım sıcaklığını, boyutları, korozyon toleransını, kaynak prosedürünü, ultrasonik test seviyesini, kaplama sistemini ve üçüncü taraf muayene gerekliliklerini belirtmesi gerekir.

Kimyasal Bileşim

Aşağıdaki tablo, yaygın olarak belirtilen beş dayanıklılık seviyesi için pratik bir satın alma referansı sağlar. Nihai kabul, sipariş edilen kaliteye, kalite sınıfına, ürün kalınlığına, ısı analizine, GB/T 34105-2017'deki geçerli tabloya ve değirmen muayene sertifikasına dayanmalıdır.

Değerler yüzde cinsinden kütle kesirleridir.

Mekanik Özellikler

Kalite Sınıfı ve Etki Testi Kılavuzu

Muayene ve Test

Sıraya ve dereceye bağlı olarak muayene şunları içerebilir:

• Isı kimyasal analizi

• Ürün kimyasal analizi

• Çekme testi

• Charpy V-çentik darbe testi

• Uygun olduğu yerde düzleştirme veya bükme testi

• Ultrasonik test

• Görsel yüzey incelemesi

• Dış çap ölçümü

• Duvar kalınlığı ölçümü

• Uzunluk ve doğruluk denetimi

• Muayeneyi sonlandır

• İşaretleme doğrulaması

• Üçüncü taraf denetimi

Talepte ultrasonik test seviyesi, test sıklığı, kabul kriterleri ve muayene-belge tipi belirtilmelidir.

Sipariş Bilgileri

Tam bir soruşturma şunları içermelidir:

• Standart: GB/T 34105-2017

• Çelik kalitesi ve kalite sınıfı

• Dış çap

• Duvar kalınlığı

• Uzunluk

• Miktar veya toplam ağırlık

• Teslimat durumu

• Tasarım sıcaklığı

• Charpy test sıcaklığı ve emilen enerji

• Boyutsal tolerans gereksinimleri

• Doğruluk gereksinimleri

• Ultrasonik test gereksinimleri

• Hazırlığı sonlandır

• Yüzey koruması veya kaplama

• Muayene-belge türü

• Üçüncü taraf veya sınıflandırma kuruluşu denetimi

• İşaretleme ve paketleme gereksinimleri

Bu parametrelerin doğru tanımlanması çok önemlidir çünkü nominal olarak benzer açık deniz yapısal boruları, düşük sıcaklıkta dayanıklılık, kaynaklanabilirlik, boyutsal doğruluk, muayene kapsamı ve dokümantasyon açısından önemli ölçüde farklılık gösterebilir.
