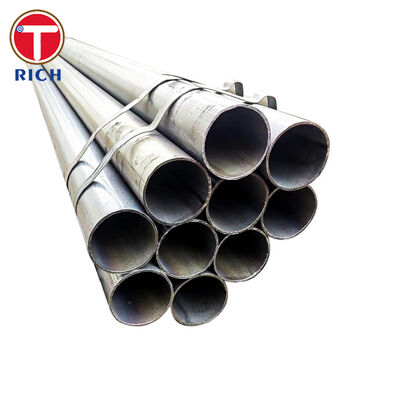

ASTM A135 Akışkan taşımacılığı için elektrik direnci ile kaynaklı çelik boru

ASTM A135 elektrik direnci ile kaynaklı çelik boru, doldurma metali eklenmeden yüksek frekanslı elektrik direnci veya elektrik indüksiyon kaynak kullanılarak düz yuvarlanmış karbon çelikten üretilir.Su taşımak için tasarlanmıştır., gaz, buhar, basınçlı hava ve endüstriyel ve ticari borulama sistemlerindeki diğer uyumlu sıvılar.

ASTM A135/A135M spesifikasyonu iki malzeme sınıfı içerir: Sınıf A ve Sınıf B. Sınıf A, bükme, sarmalama ve flanslama işlemleri için daha uygunluk sağlar.B sınıfı ise daha yüksek asgari verimi ve germe dayanıklılığını sağlar.B sınıfı kaynak dikişleri, kaynak alanında kalıcı olmayan martensit kalmasın diye ısı muamelesi veya işleme tabi tutulmalıdır.

ASTM A135, genel olarak NPS 2'den NPS 30'a kadar nominal ortalama duvar kalınlıkları 12,70 mm'ye kadar olan boruları kapsar. Ayrıca NPS 3/4'ten NPS 5'e kadar seçilen hafif duvarlı boruları kapsar.Diğer tüm spesifikasyon gereksinimleri karşılandığında standart dışı boyutlar sağlanabilir..

Özellikler

Gerçek boyut kullanılabilirliği, seçilen boru programına, üretim rotasına, son bitirme ve proje miktarına karşı onaylanmalıdır.

Ana Özellikler

Kontrol edilen ERW kaynak bütünlüğü

Yatay dikiş, doldurma metali eklenmeden elektrik direnci veya elektrik indüksiyonu ile ısıtma ve basınçla oluşur.Sürekli kaynak bölgesi ve tutarlı yüksek hacimli üretimi destekler.

ASTM A135 B Sınıfı için, kaynak bölgesi, kalınlaştırılmamış martensit kalmasın diye ısı ile tedavi edilmeli veya başka bir şekilde işlenmelidir.Bu gereksinim, yerel olarak sert ve kırılgan kaynak yapısı riskini azaltır.

Belirli Güç Seviyeleri

ASTM A135 Sınıf A'nın en az 205 MPa'lık bir çıkış sertliği ve en az 330 MPa'lık bir germe dayanıklılığı vardır.

Üretim için uygunluk

A sınıfı, ASTM A135 sınıfı, özellikle flans ve bükme için uygun olarak tanımlanmıştır.Bu nedenle, sınıf seçimi sadece çalışma basıncını değil, aynı zamanda gerekli üretim sürecini de dikkate almalıdır.. Sert bükme veya flens şekillendirme gerektiğinde B sınıfı otomatik olarak değiştirilmemelidir.

Basınç Sızıntısı Doğrulama

Her bir üretim uzunluğu, standart tarafından talep edilen hidrostatik testten geçirilebilir.Specificasyonda izin verildiğinde ve alıcı tarafından kabul edildiğinde yıkıcı olmayan bir elektrik testi alternatif olarak kabul edilebilir..

Hidrostatik testin onaylı bir NDE yöntemiyle değiştirildiği durumlarda, kontrol yolu ve ürün işareti satın alma belgelerinde açıkça belirtilmelidir.

Boyut uyumluluğu

Dış çapları ve planlanmış duvar kalınlıkları normalde ASME B36.10M boru boyutlarına göre seçilir.NPS boru sistemleri için tasarlanmış valfler.

Teknik Avantajlarımız

1B sınıfı için doğrulanmış kaynak dikiş durumu

Sık sık tedarik sırasında sorulan bir soru, Sınıf B borusunun sadece ısıdan etkilenen bölgenin yeterli kontrolü olmadan kaynaklı durumda mı tedarik edildiğidir.

Üretim yolumuz, kaynak dikiş işlem parametrelerini üretim partilerine göre kaydeder.Destek kayıtları kaynak işleme ayarlarını içerebilir., metallografik doğrulama, sertlik haritası ve NDE sonuçları.

2İzlenebilir basınç testi durumu

Alıcılar genellikle borunun hidrostatik olarak test edildiğini veya alternatif bir elektrik yöntemi kullanarak incelendiğini belirtmeden "tested" ifadesini alan teklifler alırlar.

Her fiyatlandırma ve fabrika sertifikası şunları belirleyebilir:

• Kullanılan denetim yöntemi

• Uygulanabilir test basıncı veya NDE prosedürü

• Test tarihi ve üretim partisi

• Hidrostatik testin onaylı bir alternatifle değiştirildiği

• Gerekli herhangi bir ′NH′ veya eşdeğer test durumu işareti

Bu, belge incelemesi, site denetimi ve nihai kabul sırasında belirsizlikten kaçınır.

3Üretimden önce kalite ve üretim incelemesi

B sınıfı daha yüksek dayanıklılığa sahiptir, ancak otomatik olarak üretilen her boru montajı için doğru seçim değildir.

Üretimden önce sipariş aşağıdakilerle karşılaştırılabilir:

• Gerekli çalışma ortamı

• Tasarımsal basınç ve sıcaklık

• Filtrasyon, kanatlama, bükme veya flanslama gereksinimleri

• Gerekli yüzey kaplama

• Uygulanabilir ekipmanlar ve bağlantı sistemi

• Hidrostatik veya NDE kabul yolu

Bu inceleme, planlanan şekillendirme işlemi için uygun olmayan daha yüksek dayanıklılık derecesi satın alma riskini azaltır.

Uygulama Standartları

Eşdeğer standartlar otomatik olarak değiştirilebilir olarak değerlendirilmemelidir.Materyal kalitesi, kimyasal özellikleri, dayanıklılığı, boyutları, testleri, kaplamaları ve sertifikasyonları değiştirmeden önce gözden geçirilmelidir.

Özel Uygulama: Yangın püskürtücüsü dal boruları

Bir özel uygulama, ıslak boru yangın püskürtücüsü sisteminde bir dal hatı olarak kullanılan siyah bir ASTM A135 Sınıf B ERW borusudur.

Bu uygulamada, boru, çapraz ana hattan basınçlı suyu bireysel püskürtücü başlarına dağıtır.B sınıfı, 240 MPa'nın en az verim sıklığını ve 415 MPa'nın en az gerim sıklığını sağlar., daha hafif Schedule 10 duvarı, daha ağır Schedule 40 yapılandırmalarına kıyasla kurulu boru ağırlığını azaltabilir.

Nihai sistem tasarımı hala geçerli yangın koduna, hidrolik hesaplamaya, listeleme gereksinimlerine, bağlantı sistemine, korozyon oranına ve yerel yetkililerin onayına uygun olmalıdır.ASTM malzeme uyumluluğu tek başına sistem onayını oluşturmaz.

Kimyasal Kompozisyon

ASTM A135'in kendisi sadece A ve B sınıflarını içerir. Aşağıdaki ek satırlar, uluslararası sıvı boru projelerinde sıklıkla karşılaştırılan tedarik referans sınıflarıdır.ASTM A135 gereksinimlerini bağımsız olarak karşılamadıkları sürece ASTM A135 olarak sertifikalandırılmamalı veya işaretlenmemelidirler..

Aksi belirtilmedikçe maksimum değerler gösterilmektedir.

ASTM A53 E Tipi E Sınıfları A ve B, bu elementlerin kasıtlı olarak eklendiği veya kalıntı elemanlar olarak bulunduğu zaman bakır, nikel, krom, molibden ve vanadyumu da kısıtlayabilir.

Mekanik Özellikler

Aşağıdaki değerler, bir aralık gösterilmediği sürece oda sıcaklığında minimum gereksinimlerdir.

ASTM A135 ince duvarlı şerit örnekleri için uzantı, bir evrensel yüzdede temsil edilmek yerine belirtilen duvar kalınlığından hesaplanır.Rapor edilen uzantı, bu nedenle numunenin yönelimini belirlemelidir., numune türü, ölçüm uzunluğu ve gerçek duvar kalınlığı.

Denetim ve Test

Tam bir ASTM A135 denetim planı şunları içerebilir:
