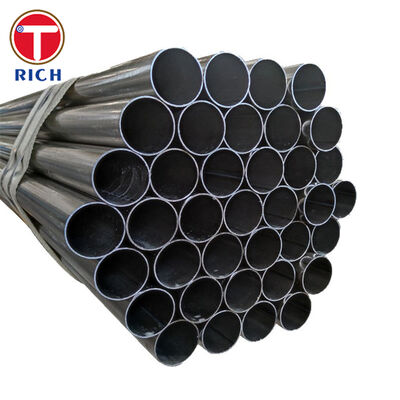

ASTM A523 Yüksek basınçlı kablo devreleri için düz uçlu elektrik direnci ile kaynaklı çelik boru

ASTM A523 düz uçlu elektrik direnci ile kaynaklı çelik boru, yüksek basınçlı boru tipi elektrik kablo sistemleri için basınç geçirmez bir boru olarak özel olarak üretilmektedir.E Tipi yapılarla sağlanıyor., NPS 4 ile NPS 12'yi kapsayan, sipariş edilen boyutlara bağlı olarak nominal duvar kalınlıkları 5,56 mm ile 14,27 mm arasında değişir.

Genel amaçlı basınç borusunun aksine, ASTM A523 borusu, yüksek voltajlı elektrik kablolarının ve basınç altında tutulan yalıtım sıvısının veya gazın etrafında sürekli bir çelik kablosu oluşturmak için tasarlanmıştır.Bu nedenle borunun kontrol edilebilir boyutları olmalıdır., güvenilir ERW dikiş bütünlüğü, pürüzsüz iç yüzeyler, kaynaklanabilirlik ve uzun süreli yeraltı hizmeti sırasında sızıntıya direnç.

A sınıfı, genellikle geniş bükme, yanma veya çınlama gerektirdiğinde seçilir.

Ürün Özellikleri

Standart Boyut Aralığı

Nominel duvar kalınlığı borunun boyutuna ve proje tasarımına göre seçilir, ASTM A523 standart aralığı 5,56 ∼ 14,27 mm'dir.Diğer boyut kombinasyonları, ASTM A523/A523M'nin geri kalan tüm gereksinimlerini karşıladıklarında sağlanabilir..

Ana Özellikler

Basınçlı ERW İnşaatı

Yatay dikiş, dolgu metalinin kasıtlı olarak eklenmesi olmadan elektrik direnci kaynakıyla üretilir.Ardından mekanik basınçla sürekli bir sahte kaynak oluşturur.

Her boru, basınç sınırlamasını doğrulamak için hidrostatik olarak test edilir.Taşındırmadan önce eksik kaynak füzyonu ve diğer basınçla ilgili kesintiler.

Kontrollü İç Geometri

Yüksek basınçlı kablo devreleri, elektrik kablolarının saha montajından sonra uzun boru kesimlerinden çekilmesi nedeniyle nispeten pürüzsüz bir iç geçiş gerektirir.keskin kenarları, ağır ölçek veya yerel boyut kısıtlamaları kablo örtüsüne zarar verebilir veya kurulum direncini artırabilir.

Dolayısıyla, iç kaynak takviyesi, üretim prosedürüne ve satın alma özelliklerine göre kontrol edilir ve kesilir.

Dereceye göre şekillendirilebilirlik

A sınıfı en az 330 MPa germe sertliğine ve en az 205 MPa verim sertliğine sahiptir.Daha düşük dayanıklılık seviyesi daha fazla şekillendirme esnekliği sağlar ve kapsamlı bükme gerektiren projeler için tercih edilen kalite haline gelir, yanıp sönen ya da zil çalan.

B sınıfının en az 415 MPa germe dayanıklılığı ve en az 240 MPa verim dayanıklılığı vardır.Daha yüksek mekanik dayanıklılık gerektirdiğinde kaynaklanabilirlik ve normal soğuk şekillendirme kapasitesini korurken seçilir.

Kaynatılabilir Karbon Çelik Kompozisyonu

Karbon ve manganez sınırları, dayanıklılık, kaynaklanabilirlik ve şekillendirme performansı arasında pratik bir denge sağlamak için kontrol edilir.Düzenli uçlar, sipariş edilen sınıf ve duvar kalınlığına uygun onaylanmış bir kaynak prosedürü kullanarak alan kıskaç kaynak için hazırlanabilir.

Boyutsal istikrar

Belirtilen dış çap, duvar kalınlığı, uç kareliği ve düzlük alan hizasını desteklemek için kontrol edilir.Doğru geometri, bitişik boru bölümleri arasındaki uyumsuzluğu azaltır ve tutarlı çevresel alan kaynaklarını kolaylaştırır.

Bizim Avantajlarımız

1ERW dikiş bütünlüğü nasıl doğrulanır?

Yüksek basınçlı kablo boruları için, yalnızca görsel inceleme yeterli değildir, çünkü küçük dikiş kesintileri kurulumdan sonra sızıntı yollarına dönüşebilir.

Denetim planımız şunları içerebilir:

• Her borunun hidrostatik testi

• Saldırma alanının ultrasonik veya elektromanyetik denetimi

• Kaynak sağlamlığı ve esnekliği için düzleştirme testleri

• Üretim partilerine göre çekim testi

• Uzunlu dikişin görsel ve boyutsal incelemesi

Denetim kayıtları ve malzeme izlenebilirliği, üretim dokümantasyonu paketine dahil edilebilir.

2Kabloların çekme sırasında hasar görmesini nasıl önleyebiliriz?

Profesyonel kablo sistemi müteahhitleri, iç kaynak parıltısı, keskin boru uçları, ölçek ve yabancı malzemelerden endişe duyarlar, çünkü bu koşullar kablo ceketlerine kurulum sırasında zarar verebilir.

Bu riski azaltmak için, boru aşağıdakilerle temin edilebilir:

• Kontrollü ve kesilmiş ERW iç flaş

• Dökülmüş düz uçlar

• Temiz iç yüzeyler

• Sıfır kalınlık ve yabancı malzemelerin çıkarılması

• İsteğe bağlı iç temizlik denetimi

• Taşıma ve depolama için koruyucu uç kapağı

İç yüzey kabul gereksinimleri, üretimden önce satın alma siparişinde tanımlanabilir.

3Sahada kaynak ve hizalama sorunları nasıl kontrol edilir?

Zayıf uç kareliği, aşırı yumurta veya tutarlı olmayan dış çap, kök boşluğu değişikliğine ve alanın çevresel kaynak düzeni yanlışlığına neden olabilir.

Boyut kontrolümüz şunları içerir:

• Çöp borusunun çoklu konumlarında dış çap denetimi

• Duvar kalınlığının doğrulanması

• Son karelik denetimi

• Düzlük kontrolü

• Son yuvarlaklık ve yumurta kontrolü

• Özel proje bölümlerinin eşleştirilmesi ve belirlenmesi

Beveling, standart ürünün düz uçlarla donatılmasına rağmen, onaylanmış bir saha kaynak spesifikasyonuna göre de sağlanabilir.

Uygulama Standartları

ASTM A523, kablo sistemi tasarımcısının onayını almadan basınçlı borular için genel bir standartla değiştirilmemelidir.şekillendirme hükümleri ve test gereksinimleri özellikle yüksek basınçlı boru tipi elektrik kablosu devreleri ile ilişkilidir..

Özel Uygulama

Yeraltı Yüksek Basınçlı Petrolle Dolu Kablo Tondu

Boru, yeraltı yüksek basınçlı yağla dolu aktarım kablosu devresinin kaynaklı çelik kablosu olarak kullanılır.

Bireysel boru uzunlukları hizalandırılır ve alanın çevresinde çevrimsel olarak kaynaklanır.ve tamamlanmış devre basınçlı dielektrik sıvı ile doludur.

Çelik borunun çeşitli işlevleri vardır:

• Basınçlı dielektrik sıvıyı içerir

• Elektrik kablolarını toprak yüklerinden ve mekanik çarpmalardan korur

• Kablo montajı için sürekli kontrol edilen bir yol sağlar

• Yeraltı hizmetleri sırasında dış yüklere dayanıklı

• Boru bölümleri arasında sızıntı geçirmez kaynaklı eklemleri destekler

• Kablo sistemini nemden ve çevreye maruz kalmaktan korur

Boru, elektrik ileticisi olarak çalışmak için tasarlanmamıştır ve ayrı bir mühendislik değerlendirmesi olmadan genel bir petrol, gaz veya süreç sıvısı aktarım hattı olarak belirlenmemelidir.

Kimyasal Kompozisyon

Mekanik Özellikler
