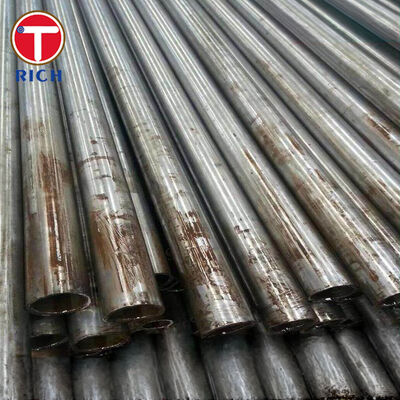

ASTM A524 Atmosferik ve Düşük Sıcaklık Hizmetleri İçin Dikişsiz Karbon Çelik Boru

ASTM A524 dikişsiz karbon çelik boru, öncelikli olarak atmosferik ve orta derecede düşük sıcaklıklarda çalışan basınçlı boru sistemleri için tasarlanmıştır. Öldürülmüş, ince taneli karbon çelikten üretilir ve duvar kalınlığına göre I veya II. Sınıf olarak tedarik edilir.

Boru, sıcak bitirme veya soğuk çekme ile üretilebilir ve şekillendirme sonrası ısıl işlem görmelidir. Kaynak, bükme, flanşlama, sıkı sarma ve benzeri imalat işlemleri için uygundur. Tipik tedarik, boyut denetimi, çekme testi, düzleştirme veya bükme testi ve hidrostatik veya onaylı tahribatsız muayeneyi içerir.

ASTM A524/A524M, NPS 1/8 ila NPS 26, DN 6 ila DN 650'ye karşılık gelen boru boyutlarını kapsar. Alıcı tarafından aksi belirtilmedikçe boyutlar genellikle ASME B36.10M'ye göre tedarik edilir.

Özellikler

Ana Özellikler

İnce Taneli Öldürülmüş Çelik Yapı

ASTM A524 borusu, ince taneli uygulama kullanılarak tamamen öldürülmüş çelikten üretilmelidir. Bu kontrollü çelik yapım rotası, yapısal tekdüzeliği iyileştirir ve güvenilir şekillendirme, kaynak ve basınç hizmeti performansını destekler.

Kontrollü Karbon ve Manganez İçeriği

Maksimum karbon içeriği %0,21 ile sınırlıdır, manganez ise %0,90 ila %1,35 arasında kontrol edilir. Bu bileşim, mukavemet, süneklik ve kaynaklanabilirlik arasında pratik bir denge sağlar.

Duvar Kalınlığına Göre Tanımlanmış Mukavemet

Sınıf seçimi duvar kalınlığına göre belirlenir:

• Sınıf I, 9,52 mm ve altındaki duvar kalınlıkları için geçerlidir.

• Sınıf II, 9,52 mm'den büyük duvar kalınlıkları için geçerlidir.

Sınıf I, minimum 240 MPa akma mukavemeti sağlar. Sınıf II, daha kalın duvarlı borular için artırılmış minimum uzama ile minimum 205 MPa akma mukavemeti sağlar.

Zorunlu Şekillendirme Sonrası Isıl İşlem

Hem sıcak bitmiş hem de soğuk çekilmiş borular 845°C'nin üzerindeki bir sıcaklığa yeniden ısıtılır. Daha sonra havada veya kontrollü atmosfer fırınının soğutma odasında soğutulurlar.

Bu işlem, şekillendirme artık gerilimlerini azaltır ve boru kesiti boyunca daha tutarlı mekanik özellikler üretir.

İkincil İmalat İçin Uygundur

ASTM A524 borusu aşağıdaki işlemler için uygun kalacaktır:

• Kaynak

• Soğuk bükme

• Flanşlama

• Sıkı sarma

• İşleme

• Uç şekillendirme

• Basınç sistemi montajı

İmalat prosedürleri, nihai ekipman kodu ve işletme koşullarına göre nitelendirilmelidir.

Avantajlarımız

Duvar Kalınlığına Dayalı Sınıf Kontrolü

Sık karşılaşılan bir satın alma sorunu, gerçek nominal duvar kalınlığını doğrulamadan Sınıf I veya Sınıf II sipariş etmektir. ASTM A524, bu sınıfları serbestçe değiştirilebilir malzeme sınıfları olarak ele almaz.

Malzeme inceleme sürecimiz, sipariş edilen duvar kalınlığını doğru sınıflandırmayla eşleştirir:

• 9,52 mm'ye kadar ve dahil olan duvar kalınlığı: Sınıf I

• 9,52 mm'den büyük duvar kalınlığı: Sınıf II

Bu, tekliflerde, üretim kayıtlarında, boru işaretlemelerinde ve muayene sertifikalarında yanlış sınıf tanımlamasını önler.

İzlenebilir Isıl İşlem ve Malzeme Dokümantasyonu

Basınç hizmeti borusu alıcıları, malzemenin belirtilen şekillendirme sonrası ısıl işlemini gördüğüne dair kanıt talep eder.

Üretim kayıtları şunları içerebilir:

• Isı numarası

• İmalat rotası

• Isıl işlem durumu

• Kimyasal analiz

• Çekme testi sonuçları

• Hidrostatik veya tahribatsız test sonuçları

• Nihai boyutlar

• Ürün işareti

• EN 10204 3.1 muayene sertifikası

Bu izlenebilirlik, gelen muayeneyi ve basınçlı ekipman dokümantasyon incelemesini destekler.

Üretimden Önce Boyutsal ve Test Gereksinimleri Onaylandı

Boru boyutları, bir ASTM A524 siparişini tanımlamak için yeterli değildir. Alıcı ayrıca gerekli programa, boru ucuna, test yöntemine, uzunluğa, yüzey durumuna ve muayene belgelerine de dikkat etmelidir.

Üretimden önce, sipariş aşağıdaki hususlar için incelenebilir:

• NPS veya dış çap

• Nominal duvar kalınlığı veya programı

• Sınıf I veya Sınıf II

• Sıcak bitmiş veya soğuk çekilmiş durum

• Sabit veya rastgele uzunluk

• Düz veya eğimli uçlar

• Hidrostatik veya tahribatsız test

• Yüzey koruması

• İşaretleme gereksinimleri

• Muayene sertifikası türü

Bu, sipariş, üretim planı ve nihai muayene belgeleri arasındaki teknik sapmaları azaltır.

Uygulama Standartları

Uygulama

Düşük Sıcaklık Sıvı Depolama Tankı Transfer Boru Hattı

ASTM A524 dikişsiz karbon çelik boru, belirtilen tasarım sıcaklığı, tasarım basıncı, korozyon payı ve geçerli boru hattı kodunun karbon çelik yapımına izin verdiği düşük sıcaklık sıvı depolama tanklarına bağlı transfer boru hatları için kullanılabilir.

Bu uygulamada boru, depolama kabı, pompa ünitesi, vana tertibatı ve aşağı akış proses ekipmanı arasındaki proses sıvısını taşır. Dikişsiz yapı, boyuna kaynak dikişini ortadan kaldırır, ince taneli öldürülmüş çelik yapı ise sistem imalatı sırasında şekillendirme ve kaynak yapmayı destekler.

Nihai malzeme seçimi, geçerli mühendislik kodunun minimum tasarım metal sıcaklığı ve darbe test gereksinimlerine karşı doğrulanmalıdır. ASTM A524, tam bir tasarım incelemesi yapılmadan kriyojenik hizmet için uygun kabul edilmemelidir.

Kimyasal Bileşim

Mekanik Özellikler

Üretim ve Isıl İşlem

Çelik tamamen öldürülmüş ve ince taneli uygulama kullanılarak üretilmelidir. Elektrikli fırın, bazik oksijen veya standardın geçerli baskısı tarafından izin verilen başka bir işlemle üretilebilir.

Boru, boyuta bağlı üretim hükümlerine tabi olarak sıcak bitmiş veya soğuk çekilmiş olabilir. Şekillendirmeden sonra boru 845°C'nin üzerine yeniden ısıtılmalı ve havada veya kontrollü atmosfer fırınının soğutma odasında soğutulmalıdır.

Tipik üretim dizisi şunları içerir:

Çelik yapımı ve kimyasal analiz
Kütük hazırlığı
Delme
Sıcak haddeleme veya soğuk çekme
Isıl işlem
Düzleştirme
Uç bitirme
Boyutsal muayene
Mekanik testler
Hidrostatik veya tahribatsız test
Yüzey koruması
İşaretleme ve sertifikasyon

Muayene ve Test
