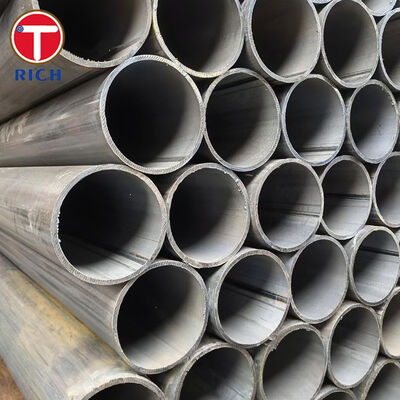

ASTM A587 Kimya Endüstrisi İçin Elektrik Direnci Kaynaklı Düşük Karbonlu Çelik Boru

ASTM A587 elektrik direnci kaynaklı düşük karbonlu çelik boru, kimya endüstrisindeki proses boru hatları uygulamaları için özel olarak üretilir; burada güvenilir kaynak bütünlüğü, iyi süneklik, flanşlama kabiliyeti ve dar yarıçaplı bükme performansı gereklidir.

ASTM A587/A587M, NPS 1/2 [DN 15] ila NPS 10 [DN 250] arasındaki ERW düşük karbonlu çelik boruları ve belirtilen ek boyutları kapsar. Çelik, alüminyumla öldürülmüş düşük karbonlu çeliktir ve boru kaynak sonrası normalize edilir. Soğuk çekilmiş boru, son soğuk çekme işleminden sonra normalize edilir.

ASTM A587 ile genel amaçlı kaynaklı boru spesifikasyonları arasındaki temel fark, şekillendirme performansına verdiği önemdir. Bu standarda uygun olarak tedarik edilen borular, tüm kapsanan boyutlarda zorlu flanşlama işlemlerine ve NPS 4 [DN 100]'e kadar dar yarıçaplı bükmeye dayanacak şekilde tasarlanmıştır.

Özellikler

Ana Özellikler

İmal Edilmiş Proses Hatları İçin Yüksek Şekillendirilebilirlik

ASTM A587 borusu, geleneksel düz proses borularından önemli ölçüde daha fazla şekillendirme gerektiren uygulamalar için tasarlanmıştır.

Malzeme şunlar için uygun olmalıdır:

• Kapsanan boyut aralığında zorlu flanş şekillendirme işlemleri

• NPS 4 [DN 100]'e kadar dar yarıçaplı bükme

• Kabul edilemez çatlama veya kaynak hatası olmaksızın soğuk düzleştirme

• Kaynak sağlamlığının değerlendirilmesi için ters düzleştirme

Bu kombinasyon, bitmiş proses hattının şekillendirilmiş uçlar, kompakt bükümler veya imal edilmiş bağlantılar içerdiği yerlerde özellikle önemlidir.

Kontrollü Düşük Karbonlu Kimya

ASTM A587, karbonu maksimum %0,15 ile sınırlar.

Kontrollü karbon seviyesi, bükme ve flanşlama işlemleri için gereken sünekliği desteklerken, şekillendirme ve kaynakla ilişkili aşırı sertlik riskini azaltır.

Manganez %0,27 ile %0,63 arasında kontrol edilirken, fosfor ve kükürtün her biri maksimum %0,035 ile sınırlıdır.

Alüminyumla Öldürülmüş Çelik

Çelik alüminyumla öldürülmüştür, alüminyum %0,020 ile %0,100 arasında belirtilmiştir.

Kontrollü deoksidasyon, tutarlı çelik kalitesine katkıda bulunur ve proses borusu imalatı için gereken düzgün şekillendirme özelliklerinin sağlanmasına yardımcı olur.

Zorunlu Normalizasyon

ERW imalatından sonra tedarik edilen boru, üst kritik dönüşüm sıcaklığının üzerinde normalize edilir.

Soğuk çekilmiş borular için normalizasyon, son soğuk çekme işleminden sonra gerçekleştirilir.

Normalizasyon, kaynak ve şekillendirme sırasında oluşan metalurjik farklılıkları azaltır ve boru gövdesi boyunca daha düzgün bir mikro yapı üretir.

Tanımlanmış Mekanik Performans

Bitmiş boru aşağıdaki minimum çekme gereksinimlerini karşılamalıdır:

• Çekme dayanımı: minimum 330 MPa

• Akma dayanımı: minimum 205 MPa

• 50 mm'de uzama: minimum %40

Göreceli olarak yüksek minimum uzama gereksinimi, flanşlı ve bükülmüş kimyasal proses boruları için özellikle önemlidir.

Avantajlarımız

Kontrollü ERW Kaynak Bütünlüğü

Kimyasal proses ERW boruları için ana tedarik endişelerinden biri, boyuna kaynağın sonraki bükme ve flanş şekillendirmeye çatlamadan dayanıp dayanamayacağıdır.

Bu nedenle üretim kontrolü, yalnızca kaynağın dış görünüşüne değil, aynı zamanda tüm kaynak bölgesinin metalurjik ve mekanik durumuna da odaklanır.

ASTM A587 muayenesi şunları içerebilir:

• Düzleştirme testleri

• Ters düzleştirme testleri

• Flanş testleri

• Girdap akımı testleri

• Ultrasonik testler

• Manyetik akı kaçağı testleri

Bu muayeneler, boru sonraki imalata girmeden önce kaynak sürekliliğinin doğrulanmasını sağlar.

Teslimattan Önce Doğrulanmış Şekillendirme Performansı

Kimyasal ekipman üreticileri, boruyu aldıktan sonra sık sık bükme, uç şekillendirme ve flanş şekillendirme işlemleri yaparlar.

Bu nedenle, yalnızca boyutel muayene yeterli değildir.

ASTM A587 borusu, özellikle zorlu şekillendirme uygulamaları için üretilir. Normalize edilmiş malzeme durumu, kontrollü karbon içeriği, minimum %40 uzama ve şekillendirme testleri, borunun sonraki imalat için uygun olup olmadığını değerlendirmek için tanımlanmış bir teknik temel sağlar.

Özellikle küçük bükülme yarıçapları veya özel flanş geometrileri içeren projeler için, temsili üretim numuneleri de müşterinin bitmiş bileşen şekillendirme gereksinimlerine göre değerlendirilebilir.

İzlenebilir Isı, Boyutlar ve Test Sonuçları

Üretim ısıları arasındaki varyasyon, otomatik bükme, kaynak veya proses ekipmanı montajı sırasında sorunlara neden olabilir.

Bu nedenle, malzeme izlenebilirliği, gelen çelikten ERW üretimine, normalizasyona, muayeneye ve bitmiş boru tanımlamasına kadar sürdürülebilir.

Muayene belgeleri şunları içerebilir:

• Isı numarası

• Kimyasal analiz

• Çekme özellikleri

• Dış çap

• Et kalınlığı

• Düzlük muayenesi

• Isıl işlem durumu

• Tahribatsız muayene sonuçları

Bu, satın alma ve kalite kontrol ekiplerinin üretim kullanımdan önce malzeme uyumluluğunu siparişle doğrulamasına olanak tanır.

Uygulama Standartları

Uygulama

Kimyasal Dozajlama Ünitesi Proses Suyu Transfer Borusu

Temsili bir uygulama, bir kimyasal dozajlama ünitesi içinde kurulan proses suyu transfer borusudur.

Bu montajlar genellikle kompakt boru yönlendirmesi, şekillendirilmiş bağlantılar, kaynaklı branşmanlar ve sınırlı ekipman alanında doğru konumlandırılmış boru uçları gerektirir.

ASTM A587 ERW borusu, bu tür imal edilmiş proses hatları için uygundur çünkü kontrollü düşük karbonlu kimyası, normalize edilmiş durumu, minimum %40 uzaması ve belirtilen flanş ve düzleştirme performansı sonraki bükme ve imalatı destekler.

Taşınan kimyasalla gerçek uyumluluk ayrı olarak doğrulanmalıdır, çünkü ASTM A587 çelik boru yapısını ve mekanik gereksinimlerini tanımlar ancak tüm kimyasal ortamlar için evrensel korozyon direnci oluşturmaz.

Kimyasal Bileşim

Mekanik Özellikler

Boyutsal Referans

Kalite Kontrolü

Tipik ASTM A587 üretim muayenesi, boyut doğrulaması, malzeme tanımlama, mekanik test, şekillendirme değerlendirmesi ve kaynak muayenesini içerir.

Kritik kontrol öğeleri şunları içerir:

• Isı numarası izlenebilirliği

• Kimyasal bileşim doğrulaması

• Dış çap ölçümü

• Et kalınlığı ölçümü

• Düzlük muayenesi

• Çekme testleri

• Düzleştirme testleri

• Ters düzleştirme testleri

• Flanş testleri

• Kaynak alanı muayenesi

• Tahribatsız muayene

• Son görsel muayene

ASTM A587 ERW düşük karbonlu çelik boru, bu nedenle, yalnızca temel akışkan taşıma kapasitesi yerine kontrollü düşük karbonlu kimya, normalize edilmiş kaynak durumu, yüksek süneklik, güvenilir şekillendirme performansı ve doğrulanabilir ERW kaynak kalitesinin bir kombinasyonunu gerektiren bir kimyasal proses boru hattı projesi için en uygunudur.
