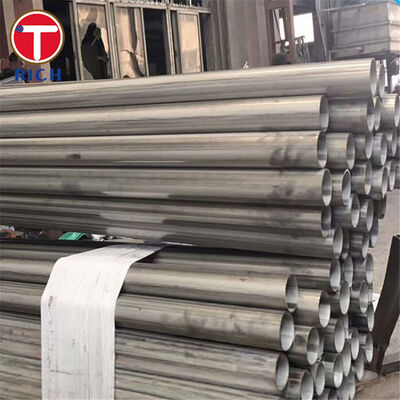

BS 6323-7 Otomatik Daldırma Ark Kaynaklı Çelik Borular Otomotiv ve Makine Mühendisliği İçin

BS 6323-7 daldırma ark kaynaklı çelik borular, otomotiv, makine ve genel mühendislik uygulamaları için tasarlanmış, boyuna kaynaklı karbon çelik borulardır. Standart, özellikle 150 mm ve üzeri dış çapa sahip daldırma ark kaynaklı borular için geçerlidir ve iki malzeme sınıfını tanımlar: SAW 4 ve SAW 5.

Borular, otomatik daldırma ark kaynak işlemi kullanılarak boyuna alın kaynaklı önceden şekillendirilmiş çelik levha veya şeritlerin kaynağıyla üretilir. Kaynaklı, sıcak boyutlandırılmış veya soğuk boyutlandırılmış olarak tedarik edilebilirler. Soğuk boyutlandırılmış borular için, gerektiğinde ısıl işlem uygulanabilir.

BS 6323-7:1982 yürürlükten kaldırılmış tarihi bir İngiliz Standardıdır. Yeni projeler için, alıcıların orijinal BS 6323-7 spesifikasyonunun sözleşmesel olarak gerekli olup olmadığını veya yerine geçen BS EN 10296-1'in kullanılması gerekip gerekmediğini teyit etmeleri gerekir.

Özellikler

Ana Özellikler

Kontrollü Büyük Çaplı Geometri

BS 6323-7, özellikle 150 mm ve üzeri dış çapa sahip borular için tasarlanmıştır. Standartta listelenen yaygın olarak kullanılan boyutlar 2020 mm dış çapa kadar uzanır, bu da spesifikasyonu nispeten büyük kaynaklı mekanik boru kesitleri için uygun hale getirir.

Dış çap toleransı, daha küçük izin verilen sapmayı sağlayan ±%0,75 veya ±10 mm olarak kontrol edilir. Et kalınlığı, kaynak bölgesindeki dış takviye hariç, +%10 ve -%5 olarak kontrol edilir.

Tanımlanmış Çekme Dayanımı Seviyeleri

SAW 4, 235 MPa minimum akma dayanımına ve 410 MPa minimum çekme dayanımına sahiptir.

SAW 5, 340 MPa minimum akma dayanımı ve 490 MPa minimum çekme dayanımı sağlar.

Bu ayrım, tasarımcıların ve alıcıların bitmiş bileşenin mekanik yük gereksinimlerine göre dayanım seviyesini seçmelerine olanak tanır.

Daldırma Ark Kaynak Bütünlüğü

Boru, önceden şekillendirilmiş levha veya şeridin boyuna alın kaynağının otomatik daldırma ark kaynağı ile üretilir. Bu işlem, kaynak parametreleri boyuna dikiş boyunca sürekli olarak kontrol edilebildiği için, nispeten büyük çaplı ve daha kalın etli borular için özellikle uygundur.

Çekme testine ek olarak, BS 6323-7 bir şerit bükme testi gerektirir. Bükme testi çubuğu çapı, test parçasının kalınlığının altı katıdır ve numune önemli çatlama veya kusurlar göstermemelidir.

Avantajlarımız

1. Sonraki İmalat İçin Kaynak Dikişi Kalitesinin Kontrolü

Büyük çaplı SAW mekanik boru satın alırken ana endişelerden biri, boyuna kaynağın kusur geliştirmeden kesme, kaynaklama, bükme ve imalatı tolere edip etmeyeceğidir.

Bu nedenle üretim, kaynak hizalaması, ısı girdisi, kaynak takviyesi, nüfuziyet ve boyutsal stabilite etrafında kontrol edilebilir. BS 6323-7 ayrıca kaynak bölgesi sünekliğini ve sağlamlığını değerlendirmek için doğrudan bir yöntem sağlayan bir şerit bükme testi gerektirir.

Kritik siparişler için, boyuna kaynağın ultrasonik muayenesi gibi ek NDT, sipariş emrinde ayrı olarak belirtilebilir.

2. Montaj ve İşleme İçin Boyutsal Kontrol

Büyük çaplı kaynaklı borular, ovalite, et kalınlığı değişimi, düzlük veya kesilmiş uzunluk sapması aşırı olduğunda montaj sorunları yaratabilir.

BS 6323-7 tanımlanmış dış çap, kalınlık ve uzunluk toleransları sağlarken, BS 6323-1 genel bir düzlük sınırı olan metre başına 1,5 mm'yi belirler. Borular işleme, takılmış mekanik montajlar veya kontrollü kaynak armatürleri için amaçlandığında daha sıkı toleranslar kabul edilebilir.

Boyutsal inceleme, alıcının inceleme planına göre dış çap, çevre, et kalınlığı, düzlük, uzunluk ve kaynak dikişi geometrisini içerebilir.

3. Açık Sınıf ve Muayene İzlenebilirliği

Profesyonel alıcılar, tedarik edilen borunun yalnızca ticari bir karbon çeliği tanımına değil, sipariş edilen sınıfa karşılık geldiğine dair onay almak isterler.

Bu nedenle siparişler BS 6323-7 sınıfı, parti numarası, boyutlar, teslimat durumu ve muayene gereksinimleri ile tanımlanabilir. Kimyasal bileşim ve çekme özellikleri, ilgili SAW 4 veya SAW 5 gereksinimlerine karşı doğrulanabilir.

Proje belgeleri modern spesifikasyonlar gerektiriyorsa, alıcı üretimden önce bunu belirtmelidir çünkü BS 6323-7 yürürlükten kaldırılmış ve karşılaştırılabilir makine mühendisliği uygulamaları için BS EN 10296-1 ile değiştirilmiştir.

Uygulama Standartları

Bu standartlar otomatik olarak değiştirilebilir olarak kabul edilmemelidir. Sınıf eşdeğerliği, kaynak işlemi, boyutlar, test gereksinimleri ve teslimat durumu, ikame edilmeden önce ayrı ayrı kontrol edilmelidir.

Uygulama

Ağır Hizmet Tipi Otomotiv Şaft Muhafazası

Belirli bir uygulama, ağır hizmet tipi otomotiv aktarma organı tertibatlarında kullanılan büyük bir mekanik boru muhafazasıdır.

Boru, sonraki işleme, kaynaklama veya montaj için kontrollü çap, düzlük ve et kalınlığını korurken mekanik yükleri iletmek veya desteklemek için gereken silindirik yapısal gövdeyi sağlar. SAW 4'ten daha yüksek bir minimum akma dayanımının gerektiği durumlarda SAW 5 seçilebilir.

Nihai uygunluk, gerçek bileşen yük hesaplaması, yorulma gereksinimi, kaynak tasarımı ve geçerli araç mühendislik spesifikasyonundan doğrulanmalıdır.

Kimyasal Bileşim

BS 6323-7 yalnızca iki çelik sınıfı, SAW 4 ve SAW 5'i belirtir. Bu nedenle, beş sınıf eklemek, ilgisiz standartlardan malzeme spesifikasyonlarının karıştırılmasını gerektirebilir ve alıcıları yanıltabilir. Aşağıdaki tablo kasıtlı olarak yalnızca BS 6323-7 tarafından resmi olarak belirtilen iki sınıfı içermektedir.

Mekanik Özellikler
