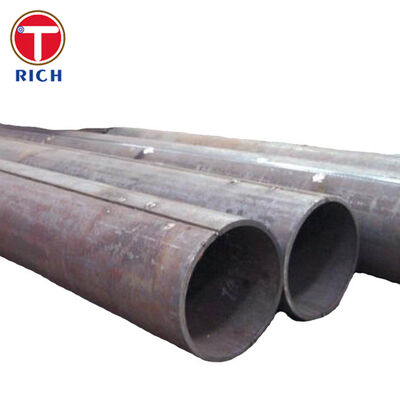

ASTM A672 Yüksek Basınç Servisi İçin Elektrik-Füzyon Kaynaklı Çelik Boru

ASTM A672 elektrik-füzyon kaynaklı çelik boru, dolgu metali ile elektrik-füzyon kaynak işlemi kullanılarak basınçlı kap kalitesinde çelik levhadan üretilir. Öncelikle büyük dış çapların, kontrollü mekanik özelliklerin ve doğrulanmış kaynak bütünlüğünün gerekli olduğu orta sıcaklıklarda yüksek basınç servisi için tasarlanmıştır.

ASTM A672/A672M, bir Sınıf ve Tip (Grade and Class) belirleme sistemi kullanır. Sınıf, boru imalatı için kullanılan basınçlı kap levha spesifikasyonunu tanımlarken, Tip borunun ısıl işlem durumunu ve radyografik muayene ile basınç testinin gerekli olup olmadığını belirler. Yaygın malzemeler arasında ASTM A515 karbon çelik levha sınıfları ve ASTM A516 ince taneli karbon çelik levha sınıfları bulunur.

Spesifikasyon, nominal olarak 400 mm ve daha büyük dış çapa ve 75 mm'ye kadar et kalınlığına sahip elektrik-füzyon kaynaklı boruları kapsar. Tüm geçerli ASTM A672 gereksinimleri karşılandığında diğer boyutlar da üretilebilir.

Spesifikasyonlar

Ana Özellikler

Sınıf ve Tip Kontrolü

ASTM A672 ürünü yalnızca malzeme mukavemeti ile tanımlamaz. Her boru, bir malzeme sınıfı ve bir üretim tipi ile sipariş edilir.

Örneğin:

• B60 Sınıfı, ASTM A515 Grade 60 basınçlı kap levhasından üretilir.

• B65 Sınıfı, ASTM A515 Grade 65 levhadan üretilir.

• B70 Sınıfı, ASTM A515 Grade 70 levhadan üretilir.

• C60 Sınıfı, ASTM A516 Grade 60 ince taneli basınçlı kap levhasından üretilir.

• C65 Sınıfı, ASTM A516 Grade 65 ince taneli basınçlı kap levhasından üretilir.

• C70 Sınıfı, ASTM A516 Grade 70 ince taneli basınçlı kap levhasından üretilir.

Bu sistem, malzeme mukavemeti, ısıl işlem, kaynak muayenesi ve basınç testinin hizmet koşullarına göre ayrı ayrı belirtilmesine olanak tanır.

Kontrollü Kaynak Bütünlüğü

ASTM A672 borusu, dolgu metali ile elektrik-füzyon kaynağı ile üretilir. Sipariş edilen Tipe bağlı olarak kaynak kalitesi radyografik muayene ile doğrulanabilir.

1 veya 2 ile biten Tipler, örneğin Tip 11, 12, 21, 22, 31 ve 32, ASTM A672 tarafından belirtilen radyografik muayene gereksinimlerini içerir.

Bu, büyük çaplı basınçlı borular için özellikle önemlidir, çünkü boyuna kaynak borunun kritik bir basınç tutma bölümü haline gelir.

Tanımlanmış Isıl İşlem Koşulları

ASTM A672, farklı termal koşullar için özel Tipler sağlar:

Uygun Tip, ana levha sınıfı, hizmet sıcaklığı, tasarım kodu ve gerekli mekanik özelliklere göre seçilmelidir.

Mekanik Doğrulama

Üretim testleri, bitmiş boru lotlarının çekme testlerini ve enine yönlendirilmiş kaynak bükme testlerini içerir. Testler, hem borunun mekanik özelliklerini hem de kaynaklı bağlantının bütünlüğünü ve sünekliğini doğrular.

Kimyasal analiz, geçerli spesifikasyonun gerektirdiği şekilde basınçlı kap levhası ve yatırılan kaynak metali için de kontrol edilir.

Avantajlarımız

1. ASTM A672 Sınıf ve Tipinin Açık Kontrolü

ASTM A672 borusu ile sık karşılaşılan bir tedarik sorunu, yalnızca sınıfı belirtip Tipi atlamaktır. Tip, ısıl işlemi, radyografik muayeneyi ve hidrostatik testi doğrudan etkiler.

Ürünü, satın alma siparişinde istenen tam belirtime göre üretiyor ve belgelendiriyoruz, örneğin:

ASTM A672 B60 Tip 12

ASTM A672 C60 Tip 22

ASTM A672 C65 Tip 22

ASTM A672 C70 Tip 32

Bu nedenle Sınıf, Tip, levha ısı numarası, kaynak prosedürü, ısıl işlem durumu ve inceleme kayıtları üretim belgeleri içinde izlenebilir.

2. Basınçlı Kap Levha İzlenebilirliği

ASTM A672, sıradan yapısal çelik levha yerine basınçlı kap kalitesinde levha gerektirir.

Levha malzemeleri, ASTM A515/A515M, ASTM A516/A516M, ASTM A537/A537M ve ASTM A672 tarafından izin verilen diğer malzemeler dahil olmak üzere belirlenen ASTM levha spesifikasyonuna göre kontrol edilebilir.

Malzeme sertifikaları şunları belirtebilir:

• Levha spesifikasyonu ve sınıfı

• Isı numarası

• Kimyasal analiz

• Mekanik özellikler

• Levha kalınlığı

• Isıl işlem durumu

• Boru üretim partisi

Bu, gelen basınçlı kap levhası ile bitmiş EFW boru arasında izlenebilirlik sağlar.

3. Kaynak Muayenesi ve Basınç Testi Yapılandırması

Farklı projeler farklı düzeylerde kaynak denetimi ve basınç doğrulaması gerektirir. ASTM A672, bu gereksinimlerin her boruya aynı inceleme yapılandırmasını uygulamak yerine Tip belirlemesi aracılığıyla tanımlanmasına olanak tanır.

Örneğin:

Bu, inceleme kapsamının basınç sistemi tasarımı ve proje spesifikasyonlarıyla doğru bir şekilde eşleştirilmesine olanak tanır.

Uygulama Standartları

Yukarıda listelenen EN, JIS, GOST ve GB standartları, ilgili basınçlı veya kaynaklı boru ürünleri için tedarik referanslarıdır ve ASTM A672'ye doğrudan malzeme eşdeğeri olarak kabul edilmemelidir. Malzeme ikamesi, mühendislik tasarım kodu ve proje spesifikasyonuna göre onaylanmalıdır.

Uygulama

Ana Buhar Dağıtım Başlık Borusu

ASTM A672 elektrik-füzyon kaynaklı çelik boru, endüstriyel kazan ve proses yardımcı sistemlerinde büyük çaplı ana buhar dağıtım başlığı olarak kullanılabilir.

Bu uygulama için boru, buhar üretim sistemi ile aşağı akış proses ekipmanları arasında basınçlı buhar taşır. Malzeme sınıfı, et kalınlığı, ısıl işlem, kaynak muayenesi ve basınç testi, tasarım sıcaklığına, tasarım basıncına ve geçerli boru koduna göre seçilmelidir.

Kimyasal Bileşim

Aşağıdaki tablo, yaygın olarak belirtilen beş ASTM A672 sınıfı için temsili ısı analizi gereksinimlerini göstermektedir. ASTM A672 sınıfları, kimyasal gereksinimlerini ilgili basınçlı kap levha spesifikasyonundan alır.

Değerler ağırlık yüzdesidir. Aşağıda gösterilen karbon limitleri, aksi belirtilmedikçe 25 mm'yi aşmayan levha kalınlığına dayanmaktadır.

Mekanik Özellikler
